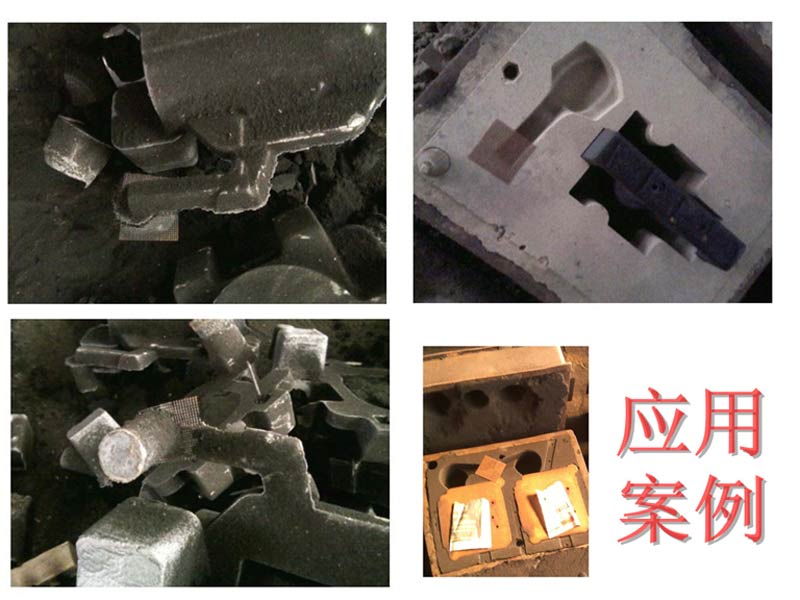

宁信高硅氧玻纤过滤网采用高硅氧玻璃纤维网格布、模纱网布为基材,表面涂覆耐高温涂料而制成的具有一定刚度的网片,用于金属熔炼、铸造的过滤净化,能显著降低因夹渣、气孔造成的铸件废品率,有效提高铸造质量和铸件合格率,效果明显;具有良好的耐高温、耐金属熔液冲刷、发气量低等特点,滤渣效果好,使用经济方便。
使用过滤网的好处:

特点:
经济,使用方便
树脂浸渍均匀厚实,超高强度
网格均匀,过滤效果好
柔韧性好

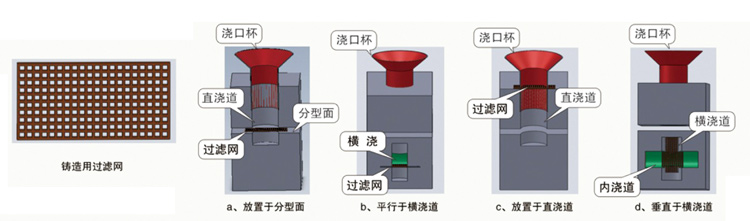

安放位置:
过滤网可在浇铸系统中各处安放,但应避免铁水的直接冲击。

铁水过滤网使用过程中被冲破的原因:
浇铸温度过高,超过过滤网使用温度
浇铸温度偏低,铁水流动性差,流动过慢,过滤网前段压力增大,致使压断、冲破
夹渣过多,选择的网孔太小,受力超过极限而折断
使用不合理,放置位置不当
炉料配比、铸造工艺及设备与浇注系统不匹配
炉衬材料与浇包材料不达标,达不到设计要求致使金属熔液温度下降过快,压力过大,过滤网压断
过滤网尺寸选用不合理
铁水过滤网使用过程中发生堵塞如何解决:
提高浇铸温度
改用大网孔,增加孔隙率
增大过滤网的面积,至少大于浇道横截面的2-4倍
改变过滤网的安放位置,越接近内浇道越好
使用注意事项:
过滤网要尽量放在离型腔较近的浇道上,这样可较多的阻挡浇道内的浮砂。
过滤网最好放置在浇道上下搭接的分型面上,这样操作简单,效果好,此时进水方向的浇道尽量在上箱,有利于夹杂物的上浮,减少对铁水的阻力。
当由于某些原因浇道不能搭接时,过滤网可放置在横浇道或内浇道的横断面上,此时浇道一定要在上箱。因为夹杂物在金属液上部流动,网的下部空隙不影响阻渣,但浇道的截面积太大或太宽时,过滤网将在高温下变形,造成下部空隙过大,影响挡渣效果。
浇铸系统中过滤网的放置要固定牢靠,防止被金属液冲击位移而影响挡渣效果。一般过滤网被型砂压边的部分为:湿型浇铸系统每边压15mm,若埋入浇道内每边可略小一些,干型每边压20-30mm。
